產品說明

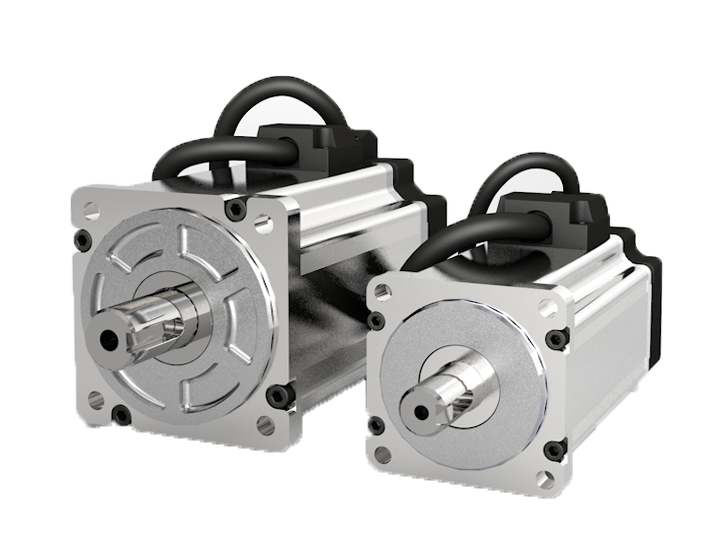

MF3系列伺服專用電機
適配DF3系列0.75KW伺服驅動器

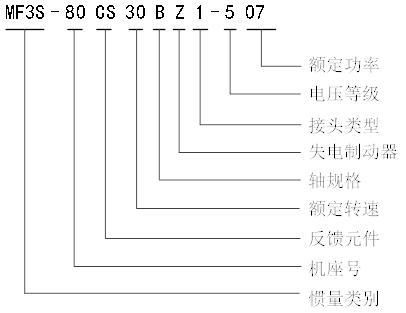

命名規則
|
慣量類別 |
3S |
|
|
機座號 |
80（單位mm） |
|
|
反饋元件 |
CS |
單圈17bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
額定轉速 |
30 |
3000 |
|
軸規格 |
A |
有鍵、無油封、帶螺紋孔 |
|
B |
有鍵、有油封、帶螺紋孔 |
|
|
C |
無鍵、無油封、有螺紋孔 |
|
|
D |
無鍵、有油封、有螺紋孔 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電機連接件規格 |
2 |
表示電機接頭航插接頭 |
|
電壓等級 |
5 |
48V |
|
功率（KW） |
07 |
0.75 |
規格參數
|
電機型號MF |
DC24V-70V |
||||
|
3S-80 |
|||||
|
CS30B1 |
CM30B1 |
CS30BZ1 |
CM30BZ1 |
||
|
507 |
|||||
|
電機代碼 |
50F7 |
58F7 |
|||
|
額定功率（KW） |
0.75 |
||||
|
額定電流[mA] |
20 |
||||
|
最大電流[mA] |
60 |
||||
|
額定轉速[RPM] |
3000 |
||||
|
額定轉矩[Nm] |
2.39 |
||||
|
最大轉矩[Nm] |
7.71 |
||||
|
轉子慣量[10^-7kg.m2] |
1185 |
1251 |
|||
|
慣量類型 |
低慣量 |
低慣量 |
低慣量 |
低慣量 |
|
|
推薦轉子慣量比 |
20倍以內 |
||||
|
極對數 |
5 |
5 |
5 |
5 |
|
|
編碼器位數 |
17 |
17 |
17 |
17 |
|
|
編碼器種類 |
磁 |
磁 |
磁 |
磁 |
|
|
電機絕緣等級 |
ClassF(155℃) |
||||
|
防護等級 |
IP65 |
||||
|
使用環境 |
環境溫度 |
-15℃～+40℃(不凍結) |
|||
|
環境濕度 |
相對濕度<90%(不結露) |
||||
外觀尺寸圖（單位：mm）

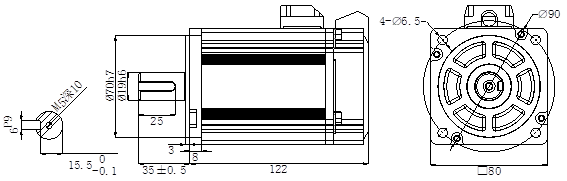

MF3S-80CS/CM30B1-507

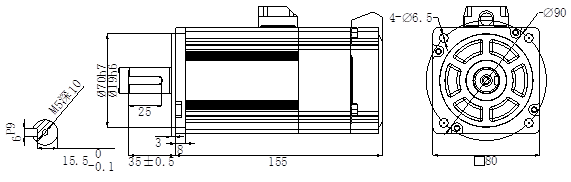

MF3S-80CS/CM30BZ1-507
