產品說明
集PLC和HMI功能于一體（OP文本顯示器&XD系列PLC）
開關量輸入：10點，光耦隔離
開關量輸出：8點，晶體管輸出
模擬量擴展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同時擴展2塊BD板
HMI畫面編輯簡單直觀，功能豐富
LCD顯示：192×64像素（3.7英寸）；LCD壽命可達2萬小時
功能鍵多達26個，功能均可自由指定
按鍵靈敏、精確
編程口多重功能設計：HMI和PLC編程使用同一根編程電纜
防水等級符合IP20
結構緊湊，大幅度節省電控柜空間
命名規則
|
1： |
系列名稱 |
ZP系列：顯示區域不帶觸摸功能 |
|
2： |
PLC類型 |
3：PLC部分為XD3系列 |
|
3： |
輸入輸出點數 |
18：10入8出 |
|
4： |
輸出類型 |
T：晶體管輸出 |
型號一覽表
|
型 號 |
功 能 |
|
ZP3-18T |
屏部分為3.7英寸黃綠色顯示屏，像素192*64，26個按鍵，畫面容量：64KB；PLC部分為XD3系列10入/8出PLC，晶體管輸出；帶485通訊；3路AB相計數，8路外部中斷；可擴展2塊BD板；DC24V供電 |
電氣規格
|
項 目 |
規 格 |
|
|
電氣 特征 |
輸入電壓 |
DC24V |
|
功耗 |
低于10W（TYP2.0W） |
|
|
允許瞬時停電 |
小于20ms |
|
|
耐電壓 |
AC1000V-10mA 1分鐘（信號與地間） |
|
|
絕緣阻抗 |
約10MΩ，DC500V（信號與地間） |
|
|
環境 |
操作溫度 |
0～50℃ |
|
保存溫度 |
–10～60℃ |
|
|
環境濕度 |
20~85%（無凝露） |
|
|
耐振動 |
10~25Hz（X，Y，Z方向各30分鐘2G） |
|
|
抗干擾 |
電壓噪聲： 1000Vp-p |
|
|
周圍空氣 |
無腐蝕性氣體 |
|
|
保護結構 |
符合IP20 |
|
|
結構 |
冷卻方式 |
自然風冷 |
|
外部尺寸 |
172.0*121.0*56.5 |
|
|
面板開孔尺寸 |
164.0*113.0 |
|
|
接口 |
下載口 |
RS-232 |
|
通訊口 |
RS-485 |
|
HMI規格
|
項 目 |
規 格 |
|
|
畫面 屬性 |
類型 |
黃綠色LCD |
|
屏幕大小 |
3.7英寸 |
|
|
使用壽命 |
20000小時以上，環境溫度25℃，24小時運行 |
|
|
顯示區域 |
192*64 |
|
|
對比度 |
電位器可調 |
|
|
文字設定 |
簡/繁體中文，英文 |
|
|
字符尺寸 |
點陣字體，矢量字體 |
|
|
觸摸方式 |
不可觸摸 |
|
|
存儲器 |
畫面 |
64KB FlashROM |
|
數據 |
4KB SRAM |
|
PLC規格
|
項 目 |
規 格 |
||
|
程序執行方式 |
循環掃描方式 |
||
|
編程方式 |
指令、梯形圖并用 |
||
|
處理速度 |
0.05us |
||
|
停電保持 |
使用FlashROM及鋰電池 |
||
|
用戶程序容量※1 |
256KB |
||
|
I/O點數※2 |
輸入10點，輸出8點 |
||
|
內部線圈（M、HM） |
11008點 |
M0~M7999【HM0~HM959】※5 |
|
|
特殊用※6 SM0~SM2047 |
|||
|
流程（S） |
1152點 |
S0~S1023【HS0~HS127】 |
|
|
定時器（T） |
點數 |
704點 |
T0~T575 【HT0~HT95】 |
|
精確定時ET0~ET31 |
|||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
||
|
計數器（C） |
點數 |
704點 |
C0~C575【HC0~HC95】 |
|
高速計數器HSC0~HSC31 |
|||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||
|
數據寄存器（D） |
11548字 |
D0~D7999【HD0~HD999】※5 |
|
|
特殊用※6 SD0~SD2047 |
|||
|
特殊用※6 HSD0~HSD499 |
|||
|
FlashROM寄存器（FD） |
7120字 |
FD0~FD5119 |
|
|
特殊用※6 SFD0~SFD1999 |
|||
|
特殊保密寄存器（FS） |
48字 |
FS0~FS47 |
|
|
順序功能塊WAIT指令專用線圈 |
32 |
SEM0~SEM31 |
|
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||
|
口令保護 |
6位長度ASCII |
||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※5：【】標志，為默認的斷電保持區域，不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

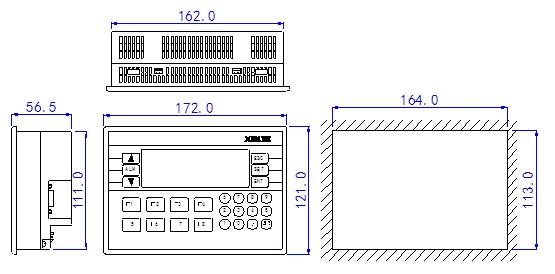

產品外形及尺寸（單位：mm）
