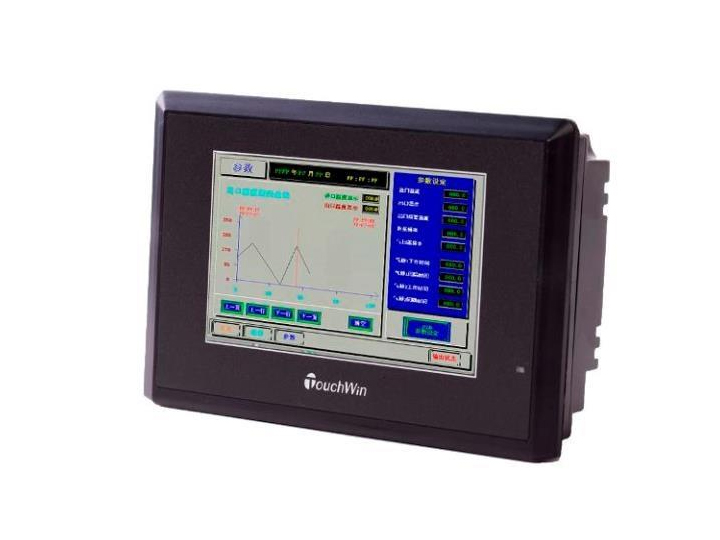

產品說明
集PLC和HMI功能于一體（TG觸摸屏&XD系列PLC）
開關量輸入：16點或10點，光耦隔離。
開關量輸出：14點或10點，晶體管輸出/繼電器輸出/晶體管繼電器混合輸出。
模擬量擴展：Z-3AD3PT-BD、Z-4AD2DA-A-BD、Z-2WT-BD。
HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸。
分辨率：800*480像素（7英寸）或480*272像素（4.3英寸）；
LCD顯示：1677萬真彩色；LCD壽命可達5萬小時。
支持高速計數、高速脈沖、外部中斷。
前面板防水等級符合IP65。
結構緊湊，大幅度節省電控柜空間
命名規則
|
1： |
系列名稱 |
ZG：采用TG系列觸摸屏技術，1677萬色顯示屏 |
|
|
2： |
PLC類型 |
1：XD1系列PLC |
|
|
|
|
3：XD3系列PLC |
|
|
|
|
M：XDM系列PLC |
|
|
3： |
輸入輸出點數 |
30：16入14出 |
|
|
|
|
20：10入/10出 |
|
|
4： |
輸出類型 |
NPN輸入時 |
T：晶體管輸出，帶2路高速脈沖 |
|
|
|
|
RT：晶體管繼電器混合輸出，帶2路高速脈沖 |
|
|
|
|
R：繼電器輸出 |
|
|
|
|
T4：晶體管輸出，帶4路高速脈沖 |
|
|
|
PNP輸入時 |
PT：晶體管輸出，帶2路高速脈沖 |
|
5： |
屏幕尺寸 |
7：7英寸觸摸屏 |
|
|
|
|
4：4.3英寸觸摸屏 |
|
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
|||
|
DC電源 |
|||||
|
輸入類型 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合 |
||
|
NPN型 |
- |
ZG1-20T-4 |
- |
10點 |
10點 |
|
ZG3-20R-4 |
ZG3-20T-4 |
- |
10點 |
10點 |
|
|
ZG3-30R-7 |
ZG3-30T-7 |
ZG3-30RT-7 |
16點 |
14點 |
|
|
- |
ZGM-30T4-7 |
- |
16點 |
14點 |
|
|
PNP型 |
- |
ZG3-30PT-7 |
- |
16點 |
14點 |
注意：部分PNP型號尚在開發中。
電氣規格
|
項目 |
規格 |
|||
|
ZG3-30R/T/RT-7 ZGM-30T4-7 |
ZG3-20R/T-4 |
ZG1-20T-4 |
||
|
電氣 特征 |
輸入電壓 |
DC24V |
||
|
電壓允許范圍 |
DC21.6V~26.4V |
|||
|
允許瞬時停電 |
10ms DC24V |
|||
|
沖擊電流 |
10A DC26.4V |
|||
|
絕緣阻抗 |
約10MΩ，DC500V（信號與地間） |
|||
|
環境 |
操作溫度 |
0～50℃ |
||
|
保存溫度 |
–10～60℃ |
|||
|
環境濕度 |
20~85%（無凝露） |
|||
|
耐振動 |
10~25Hz（X，Y，Z方向各30分鐘2G） |
|||
|
抗干擾 |
電壓噪聲：1000Vp-p |
|||
|
周圍空氣 |
無腐蝕性氣體 |
|||
|
保護結構 |
前面板符合IP65 |
|||
|
結構 |
冷卻方式 |
自然風冷 |
||
|
外部尺寸 |
200.4*146.9*49.0 |
152.6*102.0*59.5 |
152.6*102.0*38.0 |
|
|
面板開孔尺寸 |
192.0*138.5 |
144.0*94.0 |
||
|
接口 |
下載口 |
RS-232（PLC）/USB（HMI） |
||
|
通訊口 |
RS-232/ RS-485（PLC） |
|||
HMI規格
|
項目 |
規格 |
||
|
ZG3-30R/T/RT-7、ZGM-30T4-7 |
ZG1-20T-4、ZG3-20R/T-4 |
||
|
畫面屬性 |
類型 |
1677萬真彩色LCD |
|
|
屏幕大小 |
7英寸 |
4.3英寸 |
|
|
使用壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
||
|
顯示區域 |
800*480 |
480*272 |
|
|
對比度 |
可調 |
||
|
文字設定 |
中文：簡體/繁體、英文、日文等多種語言 |
||
|
字符尺寸 |
任意字體、任意大小 |
||
|
觸摸方式 |
4線電阻式觸摸 |
||
|
存儲器 |
畫面 |
128MB |
|
PLC規格
|
項 目 |
規 格 |
||
|
程序執行方式 |
循環掃描方式 |
||
|
編程方式 |
指令、梯形圖并用 |
||
|
處理速度 |
0.05us |
||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
||
|
用戶程序容量※1 |
ZG1/ZG3：256KB ZGM：512KB |
||
|
I/O 點數 ※2 |
總點數 |
20點 |
30點 |
|
輸入點數 |
10點 X0~X11 |
16點 X0~X17 |
|
|
輸出點數 |
10點 Y0~Y11 |
14點 Y0~Y15 |
|
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||
|
內部線圈（M、HM） |
11008點/87000點 |
ZG1/ZG3：M0~M7999【HM0~HM959】※5 ZGM：M0~M69999【HM0~HM11999】 |
|
|
特殊用※6 ZG1/ZG3：SM0~SM2047 ZGM：SM0~SM4999 |
|||
|
流程（S） |
1152點/9000點 |
ZG1/ZG3：S0~S1023【HS0~HS127】 ZGM：S0~S7999【HS0~HS999】 |
|
|
定時器（T） |
點數 |
672點/7000點 |
ZG1/ZG3：T0~T575 【HT0~HT95】 ZGM：T0~T4999 【HT0~HT1999】 |
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
||
|
計數器（C） |
點數 |
672點/7000點 |
ZG1/ZG3：C0~C575【HC0~HC95】 ZGM：C0~C4999【HC0~HC1999】 |
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||
|
數據寄存器（D） |
11048字/100000字 |
ZG1/ZG3：D0~D7999【HD0~HD999】※5 ZGM：D0~D69999【HD0~HD24999】 |
|
|
特殊用※6 ZG1/ZG3：SD0~SD2047 ZGM：SD0~SD4999 |
|||
|
FlashROM寄存器（FD） |
7120字/14192字 |
ZG1/ZG3：FD0~FD5119 ZGM：FD0~FD8191 |
|
|
特殊用※6 ZG1/ZG3：SFD0~SFD1999 ZGM：SFD0~SFD5999 |
|||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||
|
口令保護 |
6位長度ASCII |
||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3※4：擴展設備預留內部地址，I/O地址分配為8進制。
※5：【】標志的寄存器區域，為默認的斷電保持區域,不可更改。
※6：特殊用（非掉電保持），指被系統占用的特殊用途的寄存器，不可另作他用。
產品外形及尺寸（單位：mm）

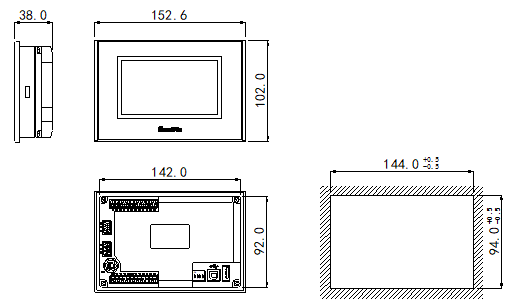

ZG1-20T-4：

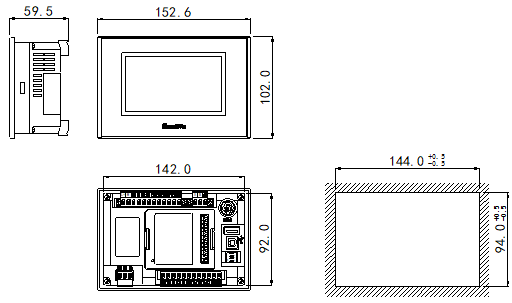

ZG3-20R/T-4：

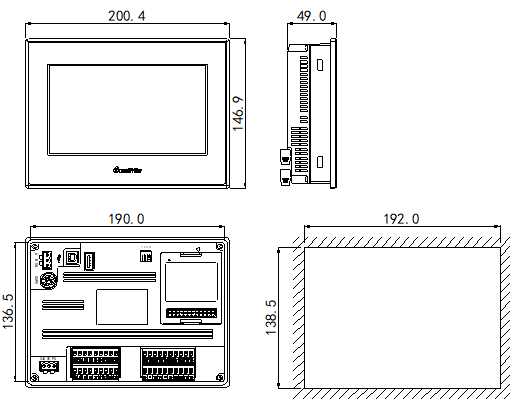

ZG3-30R/T/RT-7、ZGM-30T4-7：
