型號 |
輸入點數 （DC24V） |
輸出 點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
N P N 型 |
XC2-14R-E |
XC2-14T-E |
XC2-14RT-E |
XC2-14R-C |
XC2-14T-C |
- |
8點 |
6點 |
|
XC2-16R-E |
XC2-16T-E |
- |
XC2-16R-C |
XC2-16T-C |
- |
8點 |
8點 |
|
|
XC2-24R-E |
XC2-24T-E |
XC2-24RT-E |
XC2-24R-C |
XC2-24T-C |
- |
14點 |
10點 |
|
|
XC2-32R-E |
XC2-32T-E |
XC2-32RT-E |
- |
XC2-32T-C |
- |
18點 |
14點 |
|
|
XC2-42R-E |
XC2-42T-E |
XC2-42RT-E |
- | - | - |
24點 |
18點 |
|
|
XC2-48R-E |
XC2-48T-E |
XC2-48RT-E |
- |
XC2-48T-C |
- |
28點 |
20點 |
|
|
XC2-60R-E |
XC2-60T-E |
XC2-60RT-E |
- |
- |
- |
36點 |
24點 |
|
|
P N P 型 |
- | - | - |
XC2-14PR-C |
XC2-14PT-C |
XC2-14PRT-C |
8點 |
6點 |
|
XC2-16PR-E |
- |
XC2-16PRT-E |
XC2-16PR-C |
XC2-16PT-C |
XC2-16PRT-C |
8點 |
8點 |
|
|
XC2-24PR-E |
XC2-24PT-E |
XC2-24PRT-E |
XC2-24PR-C |
XC2-24PT-C |
XC2-24PRT-C |
14點 |
10點 |
|
| - | - |
XC2-32PRT-E |
- | - | - |
18點 |
14點 |
|
|
XC2-42PR-E |
- | - |
XC2-42PR-C |
- | - |
24點 |
18點 |
|
| - |
XC2-48PT-E |
XC2-48PRT-E |
XC2-48PR-C |
- |
XC2-48PRT-C |
28點 |
20點 |
|
| - |
XC2-60PT-E |
XC2-60PRT-E |
- |
XC2-60PT-C |
XC2-60PRT-C |
36點 |
24點 |
|
|
系列及點數 |
時鐘 |
通信 |
擴展 模塊 |
BD板 |
高速計數路數 |
脈沖輸出路數（T型 /RT型） |
外部 中斷 |
|||
|
485 通信 |
自由 通信 |
遞增 模式 |
脈沖+方向 |
AB相 |
||||||
|
XC2系列 |
||||||||||
|
XC2-14 |
○ |
○ |
○ |
× |
× |
5 |
2 |
2 |
2 |
3 |
|
XC2-16 |
○ |
× |
× |
× |
× |
5 |
2 |
2 |
2 |
3 |
|
XC2-24 |
○ |
√ |
√ |
× |
√ |
5 |
2 |
2 |
2※1 |
3 |
|
XC2-32 |
○ |
√ |
√ |
× |
√ |
5 |
2 |
>
2 |
2※1 |
3 |
|
XC2-42 |
○ |
√ |
√ |
× |
× |
5 |
2 |
2 |
2※1 |
3 |
|
XC2-48 |
○ |
√ |
√ |
× |
√ |
5 |
2 |
2 |
2※1 |
3 |
|
XC2-60 |
○ |
√ |
√ |
× |
√ |
5 |
2 |
2 |
2※1 |
3 |
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
通訊口3 |
BD板擴展通訊口RS-232C/RS-485 |
|

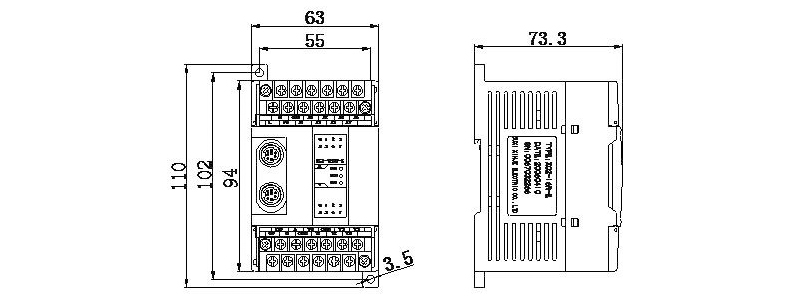

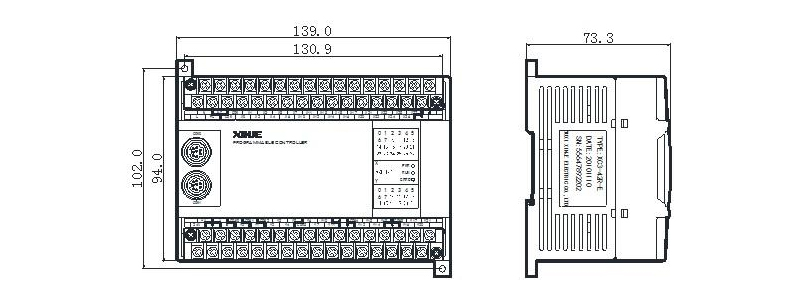

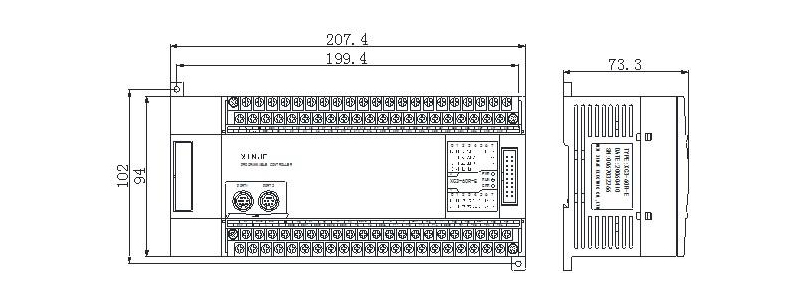

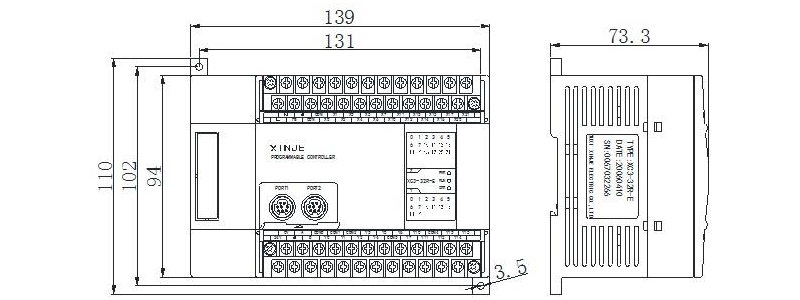

安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
|
程序執行方式 |
循環掃描方式 |
||||||||
|
編程方式 |
指令、梯形圖并用 |
||||||||
|
處理速度 |
0.5us |
||||||||
|
停電保持 |
使用FlashROM及鋰電池 |
||||||||
|
用戶程序容量※1 |
128KB |
||||||||
|
I/O點數※2 |
總點數 |
14點 |
16點 |
24點 |
32點 |
42點 |
48點 |
60點 |
|
|
輸入 點數 |
8點 X0~X7 |
8點 X0~X7 |
14點 X0~X15 |
18點 X0~X21 |
24點 X0~X27 |
28點 X0~X33 |
36點 X0~X43 |
||
|
輸出 點數 |
6點 Y0~Y5 |
8點 Y0~Y7 |
10點 Y0~Y11 |
14點 Y0~Y15 |
18點 Y0~Y21 |
20點 Y0~Y23 |
24點 Y0~Y27 |
||
|
內部線圈（X）※3 |
544 點：X0~X1037 |
||||||||
|
內部線圈（Y）※4 |
544 點：Y0~Y1037 |
||||||||
|
內部線圈（M） |
8768點 |
M0~M2999 【M3000~M7999】※5 |
|||||||
|
特殊用※6 M8000~M8767 |
|||||||||
|
流程（S） |
1024點 |
S0~S511 【S512~S1023】 |
|||||||
|
定時器（T） |
點數 |
640點 |
T0~T99：100ms不累計 |
||||||
|
T100~T199：100ms累計 |
|||||||||
|
T200~T299：10ms不累計 |
|||||||||
|
T300~T399：10ms累計 |
|||||||||
|
T400~T499：1ms不累計 |
|||||||||
|
T500~T599：1ms累計 |
|||||||||
|
T600~T639：1ms精確定時 |
|||||||||
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
||||||||
|
計數器（C） |
點數 |
640點 |
C0~C299：16位順計數器 |
||||||
|
C300~C598：32位順/倒計數器 |
|||||||||
|
C600~C618：?jiǎn)蜗喔咚儆?jì)數器 |
|||||||||
|
C620~C628：雙相高速計數器 |
|||||||||
|
C630~C638：AB相高速計數器 |
|||||||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||||||||
|
數據寄存器（D） |
2612字 |
D0~D999 【D4000~D4999】※5 |
|||||||
|
特殊用※6 D8000~D8511 |
|||||||||
|
特殊用※6 D8630~D8729 |
|||||||||
|
FlashROM寄存器 （FD） |
496字 |
FD0~FD111 |
|||||||
|
特殊用※6 FD8000~FD8383 |
|||||||||
|
保密寄存器（FS）※12 |
16字 |
FS0~FS15 |
|||||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||||||||
|
口令保護 |
6位長度ASCII |
||||||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||||||||
