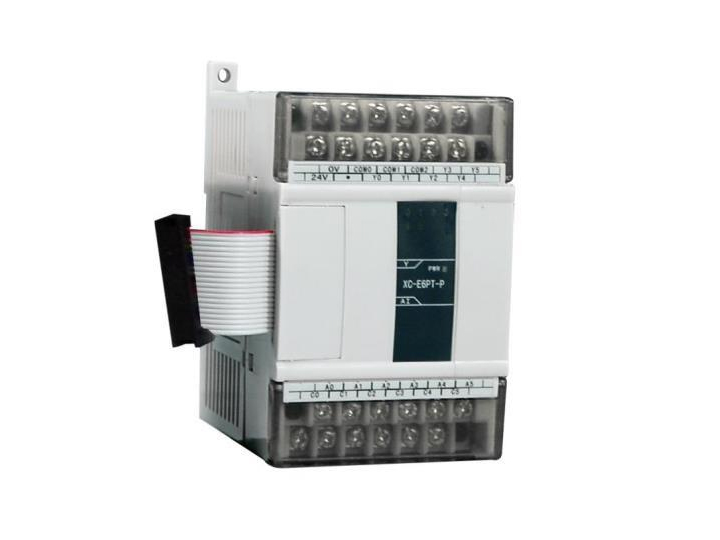

XC系列AD擴展模塊

XC系列AD擴展模塊
產品詳情
產品特點
XC系列PLC適配模擬量輸入右擴展模塊,包含2、4、8點規格。
XC系列PLC一般可擴展7個模塊。
電源規格:DC24V
14位高精度模擬量輸入
模擬量輸入類型:電壓(0~5V、0~10V)、電流(0~20mA、4~20mA)
特殊型號模擬量輸入為雙極性
隔離處理,抗干擾性能更優

命名規則

1: 系列名稱 XC
2: 指代擴展模塊 E
3: 模擬量輸入點數 2、4、8
4: 指代模擬量輸入 AD
5: >模擬量輸入類型 H:內部隔離處理,抗干擾性能更優


B:輸入為雙極性

型號一覽表

型 號

功 能

XC-E8AD-H

8通道模擬量輸入模塊(14bit);前4路電壓、后4路電流

XC-E8AD-B

8通道模擬量輸入模塊(14bit);前4路電壓、后4路電流,均為雙極性

XC-E4AD-H

4通道模擬量輸入模塊(14bit);電流、電壓可選

XC-E2AD-H

2通道模擬量輸入模塊(14bit);電流、電壓可選


基本規格

項  目

規  格

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

安裝

可用M3的螺絲固定或直接安裝在DIN46277(寬35mm)的導軌上


性能規格

項目

電壓輸入

電流輸入


2AD-H

4AD-H

8AD-H

8AD-B

2AD-H

4AD-H

8AD-H

8AD-B

模擬量輸入范圍

0~5V、0~10V

-5~5V、-10~10V

0~20mA、4~20mA

-20~20mA

最大輸入范圍

±15V

0~40mA

±20mA

數字輸出范圍

14位二進制數(-8192~8191)

PID輸出值

0~K4095

分辨率

1/16383(14Bit)

綜合精確度

1%

轉換速度

20ms/通道

模擬量用電源

DC24V±10%,100mA

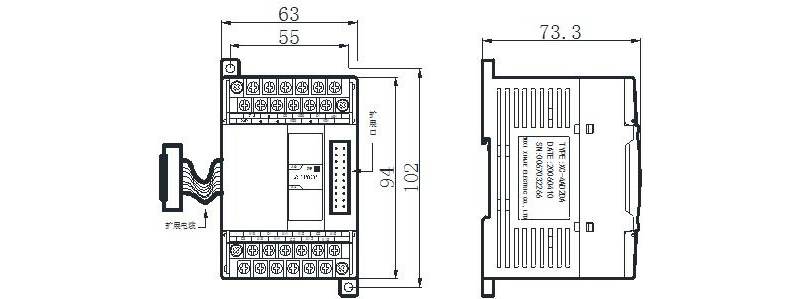

外觀尺寸圖(單位:mm)
