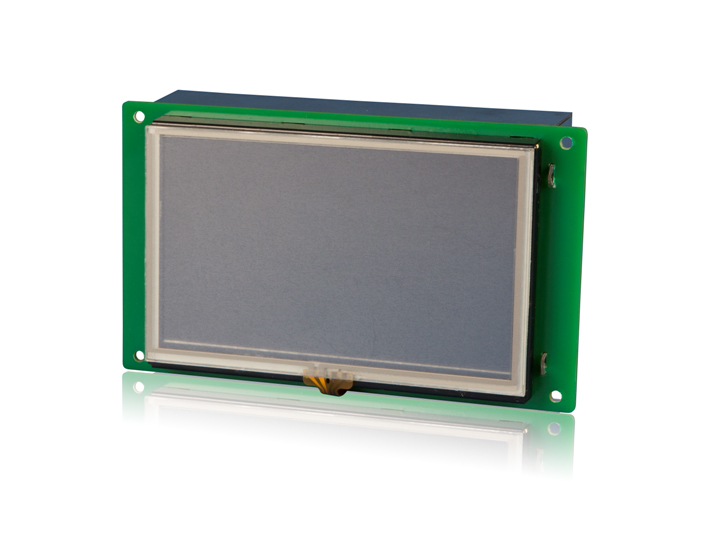

產品說明
無前殼，后安裝，大大減少安裝空間
與設備表面結合緊密，融合性更好
用戶可以自行設計面膜，滿足個性化定制需求
1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3/7.0英寸，1677萬色，TFT液晶顯示，LED背光
3. 帶COM口，獨立通訊，支持RS232/RS422/RS485通訊方式
4. 標配時鐘
5. USB-B接口，實現數據傳輸
型號說明
|
1： |
系列名稱 |
TGM（B）系列無邊框內嵌入觸摸屏 |
|
2： |
顯示尺寸 |
465：4.3英寸 |
|
|
|
765：7.0英寸 |
|
3： |
產品類型 |
B：裸屏（無前殼后安裝） |
|
4： |
接口類型 |
MT：配備USB-B下載口、USB-A U盤口、一個串口 |
|
|
|
ET：配備USB-B下載口、USB-A U盤口、RJ45以太網口、一個串口 |
規格參數
|
型號 |
TGM465B |
TGM765B |
|
TGM465B-MT |
TGM765B-MT/ET |
|
|
產品特性 |
||
|
尺寸 |
4.3 |
7.0 |
|
分辨率 |
480*272 |
800*480 |
|
液晶屏 |
TFT液晶顯示，LED背光 |
|
|
顯示顏色 |
1677萬色 |
|
|
亮度（cd/m2） |
200可調（系統寄存器PFW100） |
|
|
觸摸面板 |
四線電阻式觸摸屏 |
|
|
液晶壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
|
|
存儲器 |
128MB |
|
|
外部接口 |
||
|
PLC口 |
RS485 |
支持RS232/RS485/RS422通訊 |
|
Download口 |
RS232 |
- |
|
USB接口1 |
USB-B（符合USB2.0規范），USB下載口 |
|
|
USB接口2 |
USB-A（符合USB2.0規范），U盤口 |
|
|
電氣特性 |
||
|
輸入電壓 |
DC24V（電壓范圍：DC22V~DC26V） |
|
|
消耗電流 |
140mA |
200mA |
|
允許失電 |
10ms以下（實際失電小于1s） |
|
|
抗電壓沖擊 |
AC1000V，10mA，小于1分鐘（信號與地間） |
|
|
絕緣電阻 |
DC500V，10MΩ以上（信號與地間） |
|
|
環境 |
||
|
運行溫度 |
0℃~50℃ |
|
|
存儲溫度 |
-20℃~60℃ |
|
|
運行濕度 |
10%RH~90%RH（無凝露） |
|
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
|
|
空氣 |
無腐蝕性氣體 |
|
|
冷卻方式 |
自然風冷 |
|
|
防護等級 |
前面板符合IP65 |
|
|
尺寸 |
||
|
外部尺寸 |
128.0*75.0*27.6 |
182.4*108.5*39.0 |
|
面板開孔尺寸 |
118.0*67.0 |
174.4*65.0 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

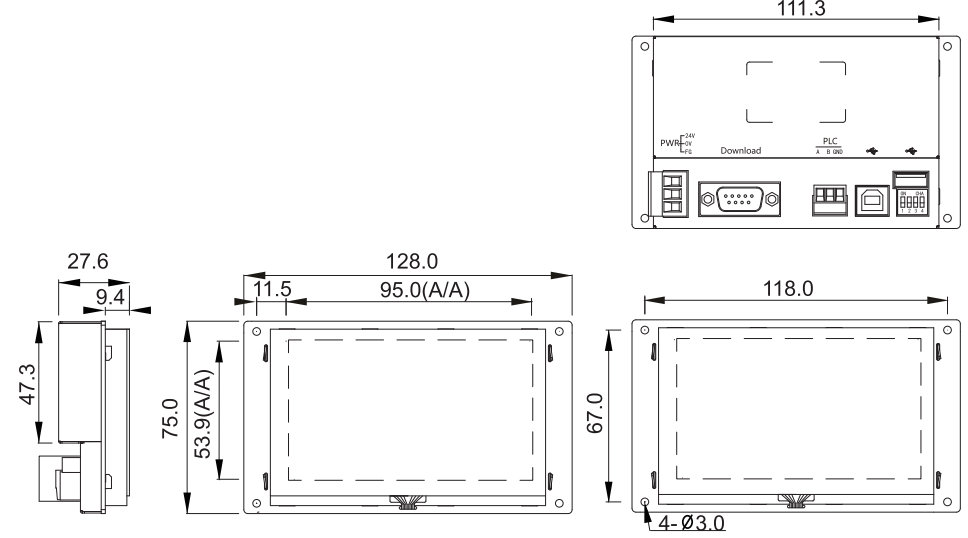

TGM465B-MT：
TGM765B-MT/ET：
