產品特點

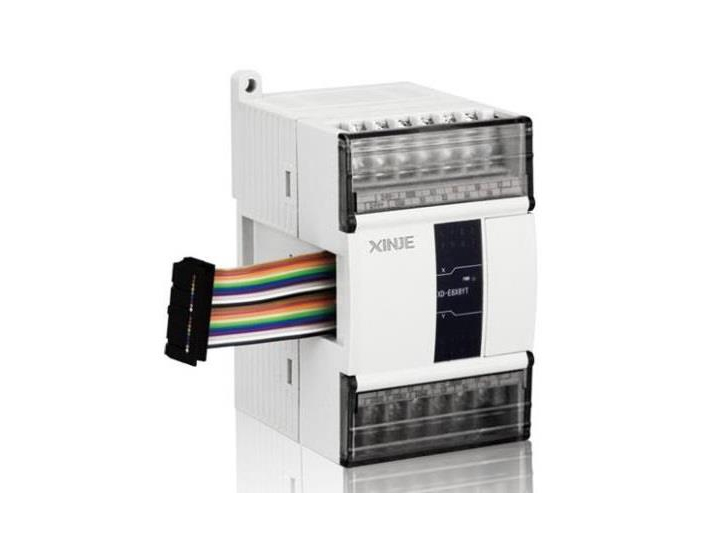

XD系列PLC適配模擬量輸出右擴展模塊，包含2、4點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
12位高精度模擬量輸出
模擬量輸出類型：電壓、電流可選
特殊型號模擬量輸出為雙極性
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
指代擴展模塊 |
E |
|
3： |
模擬量輸出點數 |
2、4 |
|
4： |
指代模擬量輸出 |
DA |
型號一覽表
|
型 號 |
功 能 |
|
XD-E2DA |
2通道模擬量輸出模塊(12bit)； 電流（0~20mA、4~20mA）、電壓（0~5V、0~10V、-5~5V、-10~10V）可選 |
|
XD-E4DA |
4通道模擬量輸出模塊(12bit)； 電流（0~20mA、4~20mA）、電壓（0~5V、0~10V）可選 |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸出 |
電流輸出 |
||
|
2DA |
4DA |
2DA |
4DA |
|
|
模擬量輸出范圍 |
0～5V、0～10V、 -5～5V、-10～10V |
0～5V、0～10V |
0～20mA、4～20mA （外部負載電阻小于500Ω）- |
|
|
（外部負載電阻2KΩ~1MΩ） |
||||
|
數字輸入范圍 |
12位二進制數（0~4095） |
|||
|
分辨率 |
1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit) |
|||
|
綜合精確度 |
1% |
|||
|
轉換速度 |
2ms/1通道 |
|||
|
模擬量用電源 |
DC24V±10%，150mA |
|||

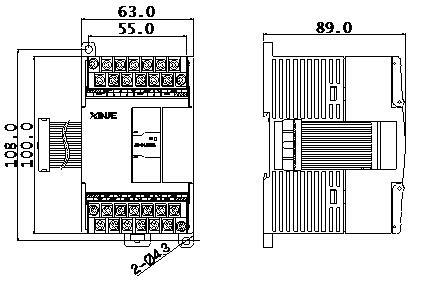

外觀尺寸圖（單位：mm）
