型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
NPN型 |
XD5-16R-E |
XD5-16T-E |
XD5-16RT-E |
XD5-16R-C |
XD5-16T-C |
XD5-16RT-C |
8點 |
8點 |
|
XD5-24R-E |
XD5-24T-E |
XD5-24RT-E |
XD5-24R-C |
XD5-24T-C |
XD5-24RT-C |
14點 |
10點 |
|
|
- |
XD5-24T4-E |
- |
- |
XD5-24T4-C |
- |
14點 |
10點 |
|
|
XD5-32R-E |
XD5-32T-E |
XD5-32RT-E |
XD5-32R-C |
XD5-32T-C |
XD5-32RT-C |
18點 |
14點 |
|
|
- |
XD5-32T4-E |
- |
- |
XD5-32T4-C |
- |
18點 |
14點 |
|
|
XD5-42R-E |
XD5-42T-E |
- |
- |
- |
- |
24點 |
18點 |
|
|
XD5-48R-E |
XD5-48T-E |
XD5-48RT-E |
XD5-48R-C |
XD5-48T-C |
XD5-48RT-C |
28點 |
20點 |
|
|
- |
XD5-48T4-E |
- |
- |
XD5-48T4-C |
- |
28點 |
20點 |
|
|
- |
XD5-48T6-E |
- |
- |
XD5-48T6-C |
- |
28點 |
20點 |
|
|
XD5-60R-E |
XD5-60T-E |
XD5-60RT-E |
XD5-60R-C |
XD5-60T-C |
XD5-60RT-C |
36點 |
24點 |
|
|
- |
XD5-60T4-E |
- |
- |
XD5-60T4-C |
- |
36點 |
24點 |
|
|
- |
XD5-60T6-E |
- |
- |
XD5-60T6-C |
- |
36點 |
24點 |
|
|
- |
XD5-60T10-E |
- |
- |
XD5-60T10-C |
- |
36點 |
24點 |
|
|
PNP型 |
XD5-24PR-E |
XD5-24PT-E |
XD5-24PRT-E |
XD5-24PR-C |
XD5-24PT-C |
XD5-24PRT-C |
14點 |
10點 |
|
- |
XD5-24PT4-E |
- |
- |
- |
- |
14點 |
10點 |
|
|
XD5-32PR-E |
XD5-32PT-E |
XD5-32PRT-E |
XD5-32PR-C |
XD5-32PT-C |
XD5-32PRT-C |
18點 |
14點 |
|
|
- |
XD5-32PT4-E |
- |
- |
- |
- |
18點 |
14點 |
|
|
XD5-48PR-E |
XD5-48PT-E |
XD5-48PRT-E |
XD5-48PR-C |
XD5-48PT-C |
XD5-48PRT-C |
28點 |
20點 |
|
|
XD5-60PR-E |
XD5-60PT-E |
XD5-60PRT-E |
XD5-60PR-C |
XD5-60PT-C |
XD5-60PRT-C |
36點 |
24點 |
|
|
- |
XD5-48PT6-E |
- |
- |
XD5-48PT6-C |
- |
28點 |
20點 |
|
|
- |
- |
- |
- |
XD5-60PT6-C |
- |
36點 |
24點 |
|
|

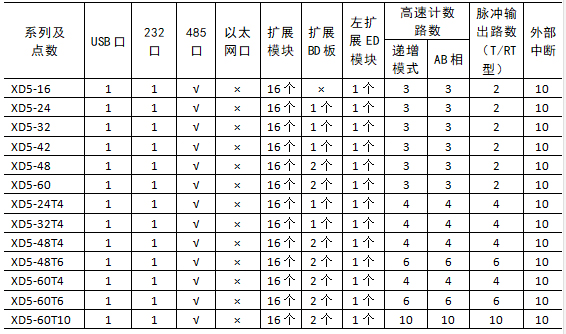

項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
USB口 |
USB快速下載口，連接PC下載/上傳/監控 |
|
PORT1口 |
RS232，連接上位機、人機界面編程或調試 |
|
PORT2口 |
RS485，連接智能儀表、變頻器等 |
|
PORT3口 |
擴展ED通訊口 |
|
安裝 |
可用M3的螺絲固定或直接安裝在的導軌上 |
|
接地（FG） |
第三種接地（不可與強電系統公共接地） |
|
項 目 |
規 格 |
|||||||
|
程序執行方式 |
循環掃描方式 |
|||||||
|
編程方式 |
指令、梯形圖并用 |
|||||||
|
處理速度 |
0.05us |
|||||||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
|||||||
|
用戶程序容量※1 |
512KB |
|||||||
|
I/O 點數 ※2 |
總點數 |
16點 |
24點 |
32點 |
42點 |
48點 |
60點 |
|
|
輸入點數 |
8點 X0~X7 |
14點 X0~X15 |
18點 X0~X21 |
24點 X0~X27 |
28點 X0~X33 |
36點 X0~X43 |
||
|
輸出點數 |
8點 Y0~Y7 |
10點 Y0~Y11 |
14點 Y0~Y15 |
18點 Y0~Y21 |
20點 Y0~Y21 |
24點 Y0~Y27 |
||
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||||||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||||||
|
內部線圈 （M、HM） |
87000點 |
M0~M69999【HM0~HM11999】 |
||||||
|
特殊用※6 SM0~SM4999 |
||||||||
|
流程（S） |
9000點 |
S0~S7999【HS0~HS999】 |
||||||
|
定時器（T） |
點數 |
7000點 |
T0~T4999【HT0~HT1999】 |
|||||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
|||||||
|
計數器（C） |
點數 |
7000點 |
C0~C4999【HC0~HC1999】 |
|||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
|||||||
|
數據寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】 |
||||||
|
特殊用※6 SD0~SD4999 |
||||||||
|
FlashROM寄存器 （FD） |
14192字 |
FD0~FD8191 |
||||||
|
特殊用※6 SFD0~SFD5999 |
||||||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|||||||
|
口令保護 |
6位長度ASCII |
|||||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||||||
